Monitor javítás 1 rész.

Nem akartam javításokról írni ún. „know how” megjeleníteni az oldalon, mert ezekkel Dunát lehet rekeszteni, de ami csökkenti a kidobandó veszélyes hulladékok mennyiségét az említésre méltó azt hiszem.

Kínai barátaink megint „segítenek szegény magyaroknak” 😀 (Magyar Vándor) szóval építettek egy kis inverter áramkört 2 LED sorral ami beépíthető a LED sornak megfelelő méretű CCFL (hideg katódos fénycső, régi monitorokba ez adja a háttérvilágítást) csöves monitorba és nem kell kidobni az eszközt, ha nem találsz bele csövet. Az egész kb. 1000Ft e-bajon. Most nem fogom részletezni, hogy a LED-es monitor miért LED-es. Nem, nem LED adja a képet az csak a háttérvilágítás tessék utána járni. (Wikipédia)

Szóval csinálhatsz LED-eset a régi monitorodból. Nemrég rákényszerültem a dologra mivel nem volt hozzá cső.

Műszerészeknek, elektronikában jártas egyéneknek ajánlom a műveletet, aki szétszedett meg összerakott már LCD kijelzőt, ugyanis azt nem úgy gyártják, hogy javítgassuk. (mármint gyárilag, de hát így olcsóbb nem beszélve arról hogy nem kell kidobni )

Így néz ki:

Beépítés közben:


Csodás áramkörünknek van 4 kivezetése (van több de ismétlődik a VCC és a GND ):

  • VCC 30V-ig üzemel
  • GND -test
  • ENA bekapcsoló láb (meg kell keresned a CCFL vezérlő IC típusa alapján ha nincs feliratozva a monitor tápon)
  • BRI fényerő szabályzó láb, az utasítás a fenti zárójelben
CCFL vezérlő IC

Ez nem garancia, hogy alkalmazható bármilyen monitorba, ugyanis vannak olyan monitorok amelyeknek a vezérlése nem egyezik meg ezzel. Előfordulhat, hogy tranzisztorral fordítanod kell a vezérlés polaritásán.

Amit én mentettem meg az enyészettől az egy Acer  H243HX.

Az áramkör így kereshető E-bay-en:

LED Backlight Strip Kit For 24″ inch Update CCFL LCD Screen To LED

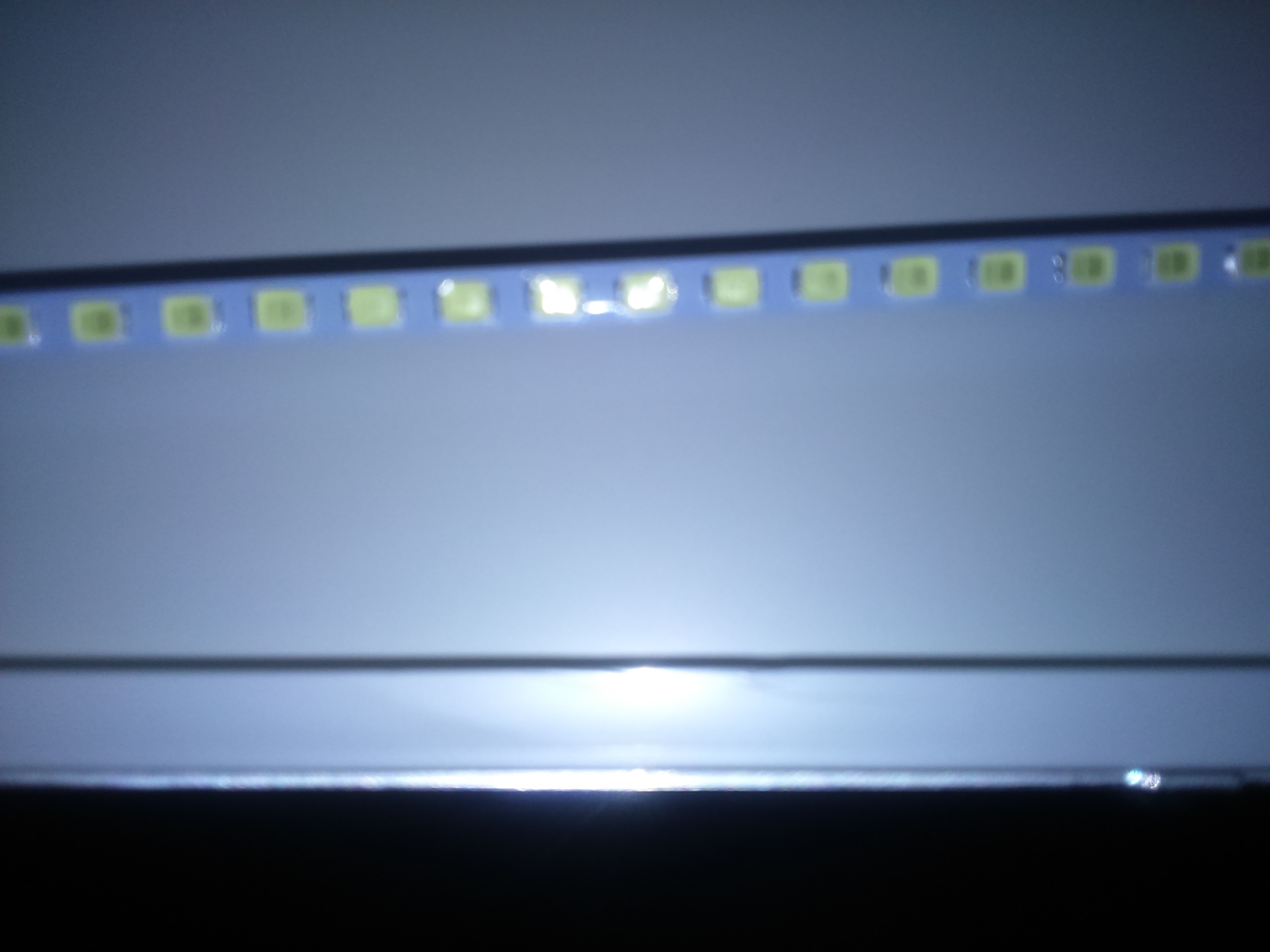

Végeredmény:

Kicsit kékes a fénye, de azt hiszem jobb mint megválni tőle.
