Arduino konzol nosztalgia

Zsenge korom konzoljait juttatta eszembe a következő nem általam kitalált, de megépített Arduino alapú konzol játék.

Az áramkörre ezen az oldalon bukkantam: https://nootropicdesign.com/hackvision/

Néhány futtatható játék

Személyes kedvencem (anno egy már akkor is öreg árkád gépen nyomtam):

A tartalom nem elérhető.
A sütik használatát az "Elfogadás" gombra kattintva lehet jóváhagyni.

És még egy:

A tartalom nem elérhető.
A sütik használatát az "Elfogadás" gombra kattintva lehet jóváhagyni.

Természetesen rögtön tudtam hogy meg fogom építeni és így is tettem. Az én verzióm nem olyan szép mint a vásárolható kitt de egyoldalas nyákra készült, és így könnyebb megépíteni. Mellékelek kapcsolási rajzot nyákrajzot.

Játékok itt: https://nootropicdesign.com/hackvision/games.html

Kapcsolási rajz:

J12-betáp 9V

J13-soros interface (Kell hozzá egy USB -RS232 átalakító ha ezen akarod feltölteni a játékot)

J4-programozó csatlakozó USBasp kompatinilis

X2-1 – audio, video kimenet (ezzel kötöd a TV-re)

Nyák rajz itt.







ESP-01 + AT parancsok

Későbbi elektronikus geoláda bejegyzésem, előfutáraként írom ezt a cikket, a láda programjának megértéséhez szükség van az ESP-01 modul AT-parancsainak ismeretére.  A modul egy WIFI eszköz, soros kapcsolatot tesz lehetővé WIFI-n keresztül.

A modul tápfeszültsége 3,3V de ennek stabilnak kell lennie. Instabil tápfeszültség esetén hajlamos elfelejteni a programját.

ESP-01

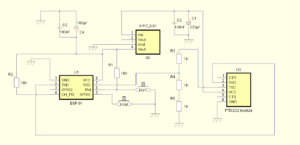

Kacsolási rajz a teszteléshez, flasheléshez:

Több helyen láttam , hogy a modult összekötik egy FTDI232 usb-soros átalakító, modullal amelynek a kimenő 3,3V feszültségét használják fel az ESP-01 modul tápfeszültsége gyanánt, ami látszólag egy egyszerű, frappáns megoldás. Így elkerülhető, hogy illeszteni kelljen a 3,3V TTL szintű modult az 5V TTL szintű átalakítóhoz. (Az FTDI232 modul ilyenkor 3,3V TTL szinteket használ) A probléma az, hogy az FTDI232 3,3V-os kimenete nem bírja el a modul néha 300mA-is elérő áramfelvételét. És ott az instabil táp, a modul belepusztul. 😀

Ergo illeszteni kell az ESP-01-et az átalakítóhoz, az átalakító 5V kimenetére egy 3,3V stabilizátort kötni, vagy külső tápot használni.

A fenti áramkör alkalmas, új AT parancsos firmware beégetésre valamint Arduino-s használathoz.

AT parancsok:

Nem fogom tárgyalni az összeset csak a legfontosabbakat. Putty-al, Telnet-el vagy egyéb terminál programmal tesztelheted. Kocsi vissza új sort kell küldeni a parancsok után. Mindig nagybetűvel küldünk parancsot.

Beállítások a terminál programhoz:

Az ESP-01 kiszállításkor 115200 baud-ra van beállítva. (ez módosítható)

  • AT   áramkör válasza OK arra szolgál, hogy a soros kapcsolatot teszteljük
  • AT+RST áramkör válasza OK reszeteli az áramkört
  • AT+MODE=”1″ áramkör válasza OK  1-kliens mód, 2-accespoint mód, 3-kevert mód
  • AT+GMR áramkör a firmware verzióval válaszol majd OK
  • AT+GSLP áramkör altatása, áramkör módosítása szükséges a működéshez, következő cikkben kitérek rá
  • AT+RESTORE válasz OK gyári állapotra állítás
  • AT+UART_DEF=9600,8,1,0,0 válasz OK 9600 baud, 8 adat bit, 1 stop bit, paritás 0, átvitelvezérlés 0
  • AT+CWJAP=ssid,jelszó válasz OK vagy hibakód -kapcsolódás egy WIFI-hez
  • AT+CWQAP- lekapcsolódás a WIFI-ről
  • AT+CWSAP=ssid,jelszó,(0-64)csatorna,(0,2,3,4)kódolás válasz OK vagy ERROR -accespointként viselkedés. (IP.:192.168.0.4 gyárilag)
  • AT+CHIPMUX=1 válasz OK-0 egy kapcsolat, 1 -több kapcsolat
  • AT+CIPSERVER=1,80 válasz OK szerver indítása a 80 porton
  • AT+CIPSERVER=0,80 válasz OK szerver kikapcsolása a 80 porton
  • AT+CIPSEND=kliens ID(0-4),üzenet hossza (1-2048 max byte)  válasz ERROR kapcsolati hiba esetén SEND OK sikeres küldés esetén SEND FAIL ha nem sikerült minden adatot átvinni.Magát az üzenetet csak ezután kell elküldeni, a válaszok az üzenet elküldése után jönnek.
  • AT+CIPCLOSE=0 válasz OK üzenet küldés vége

A fenti parancsok a teljesség igénye nélkül vannak felsorolva, némelyik elavult, de még benne van a firmware-ben.

Részletesen itt megtekinthető.
