BM83 bluetooth modul

Ezúttal a BM83 bluetooth modullal futottam egy kört. Ezt a modult a Microchip gyártja 5.0 szabványú és a class1 típusút választottam így hatótávolsága 100m.

Paraméterei itt megtalálhatóak, szoftverek forráskódok: https://www.microchip.com/wwwproducts/en/BM83

A modult Host ként szerettem volna használni hallókészülékhez (Phonak) Bluetooth-os mikrofonnak. Sajnos nem vált be, legalábbis nem hajlandóak összekapcsolódni. A továbbiakban BM83-nak fogom nevezni. Mint egy adásvételiben, továbbiakban eladó. 😀 Kiváló csomagolásban érkezik.

BM83 -nak több fajta firmware-vel rendelkezik gyárilag amelyeket a Microchip oldaláról le lehet tölteni (Documents menüpont alatt), valamint hozzávaló beégető szoftverek is innen leszedhetőek, egyébként a modul csak bootloaderrel érkezik, nincs benne csak egy alapszoftver USB-n keresztül kell feltölteni a firmware-ket. (AT-parancs módban is lehet)

Teszteltem sclave ként, ahol mikrofonként csatlakozott számítógéphez, tökéletesen működött. (némi zaj volt, de nem volt hangcsúszás)

Áramkör:

A 3 gomb: Be, Hangerő+,Hangerő-

Valamint teszteltem úgynevezett AT-módban ahol host-ként viselkedik, egyéb eszközök csatlakoznak hozzá, és az én esetemben audiót játszott át fülhallgatóra. A kínai BT-s fülessel simán működött. Hangcsúszás minimális, viszont saját mikrofonját nem tudtam átvinni a kimenetre bármit is állítottam a szoftverén. (nem állítom, hogy nem lehetséges, csak nekem nem jött össze, lehet néhány AT-parancs kombinációval megoldható) Minden hozzávaló ingyen letölthető szoftver grafikus és működik. Beégetésnél néha többször kell próbálkozni, de ennyi bug belefér.

Külön szabályzó szoftver van hozzá amellyel paraméterei állíthatóak, akku töltés (mert, hogy azt is tud) ledes visszajelzése, beégetett hangminták, melyik gombra mit csináljon, melyik led hogyan villogjon.

Sok alkalmazása lehet, pl.: Bt-füles, Bt-füles mikrofonnal, hang átjátszó, szatellit hangszóró, host hangszóró 2 szatellittel (még 2 BT38 modul csatlakoztatható hozzá ), lehet belőle konferencia teremben mikrofon hangszóró kombó stb.

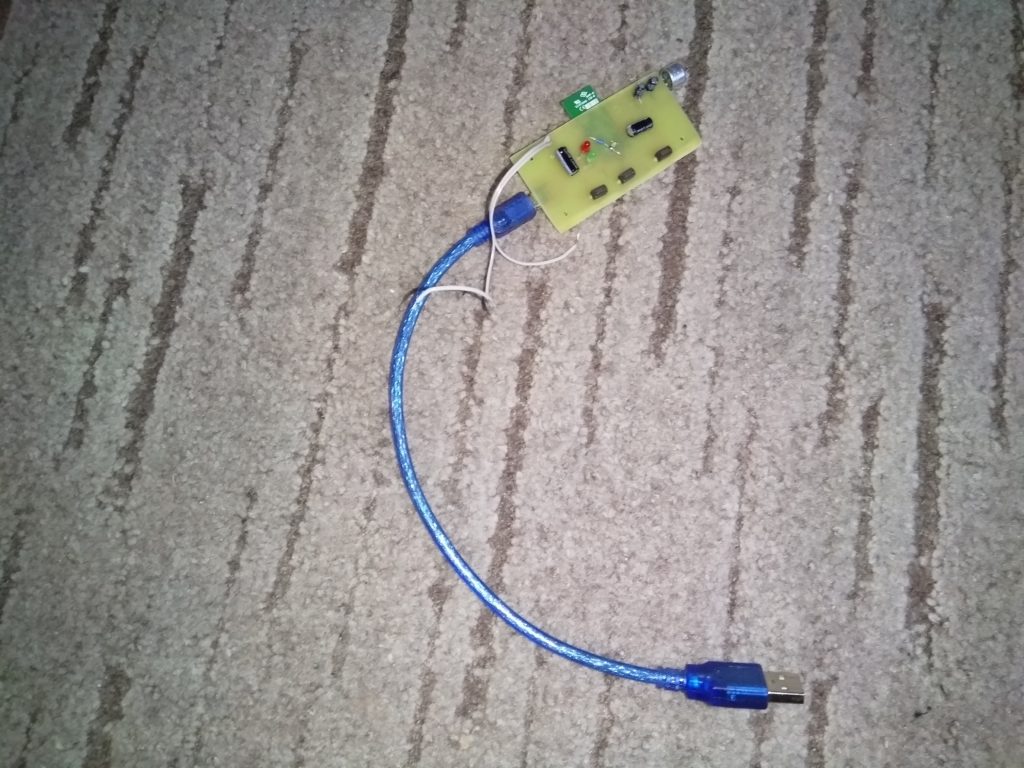

Csak egy próbapanelt készítettem hozzá, nem ekkora lett volna a végső alkalmazása de tesztelgetni megfelelő, lentebb letölthető minden amit összeszedtem hozzá egy tömörített fájlban. Ha valaki az általam tervezett nyomtatott áramkört használja, kenjen egy lakkréteget a modul alatt található nyákra, néhány vezetéket arra vittem és nem túl szerencsés helyen vannak. Mielőtt valaki élezné a bárdot, hangsúlyoznám még egyszer, hogy csak tesztre készült.

Letöltés: áramkör leírások és szoftverek

Ha valaki tudja, hogyan küldhetném ki a mikrofont AT-módban Bluetoothon keresztül a kliensre ne szégyelljen megkeresni, nem leszek hálátlan.
