Rendelkezem a fent nevezett szünetmentes tápegységgel, továbbiakban UPS. Azért vásároltam mert olcsó volt és a 2 sorba kötött 12V-os akkumulátorával relatív sokat bírja.
A tápegység elég rossz helyen van hozzáférés szempontjából és eddig nem ellenőrizte semmi, hogy milyen állapotban van, csak én ha eszembe jutott. NAS-t védi az áramszünetektől meg a Mikrotik routerem van még mellette, így választhattam, hogy melyikre csatlakoztassam.
Mikrotik csak APC tápegységekkel kommunikál úgy ahogy a NAS is APC Smart protocolt használnak. NJOY viszont teljesen más ismeretlen nyelven beszél. Hozzá kell tennem, hogy az elegánsabb megoldás az NJOY tápegységé, egyetlen QS kérést kell küldeni neki és egy adatcsomagban elküldi az összes adatot mint bemeneti feszültség, kimeneti feszültség, frekvencia, akku feszültség, akku töltöttség, terhelés.
Mikrotikre azért esett a választásom, mert alapból ismeri az USB soros átalakító vezérlőjét, így nem kellett azzal is küzdenem.

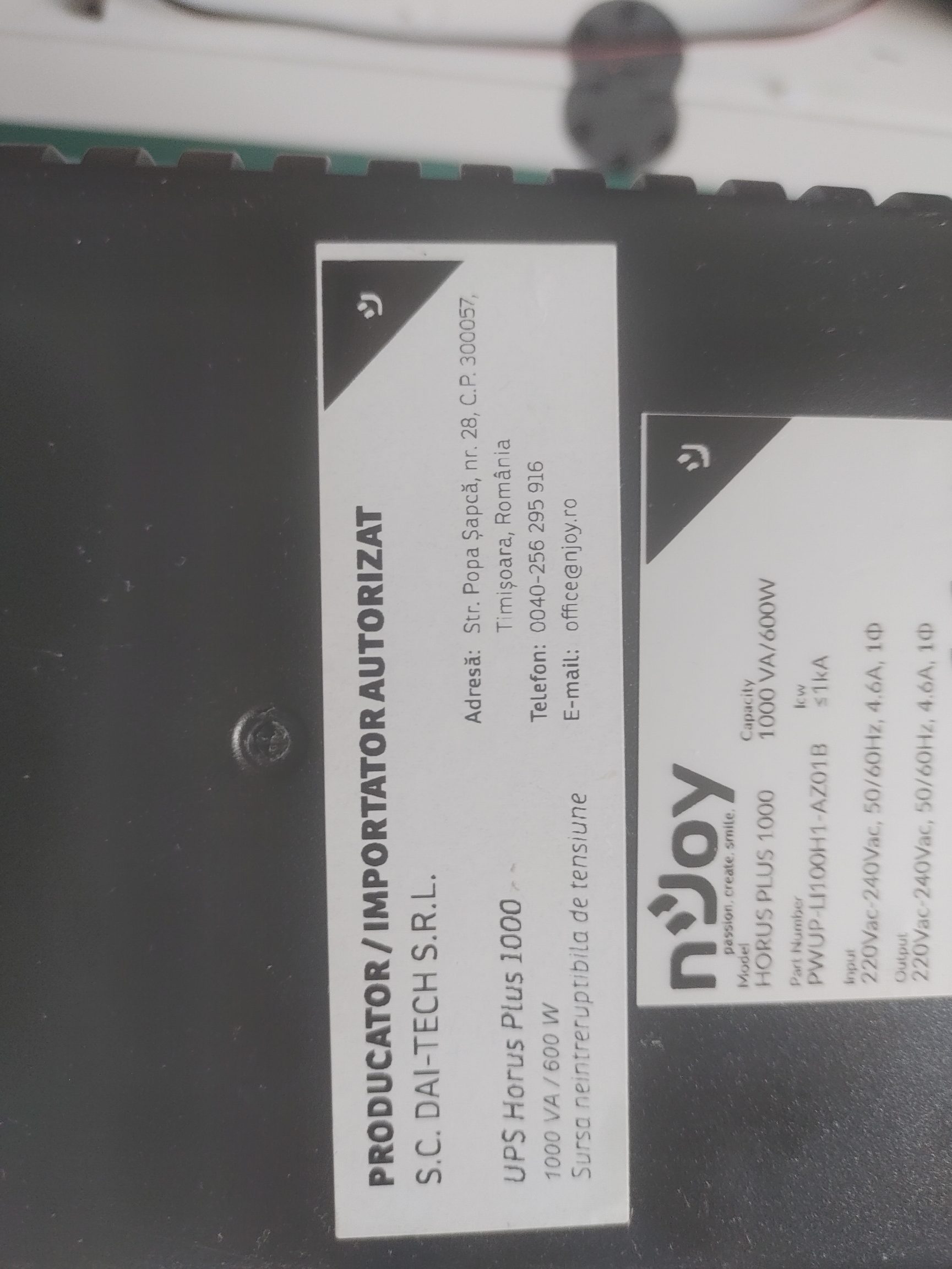

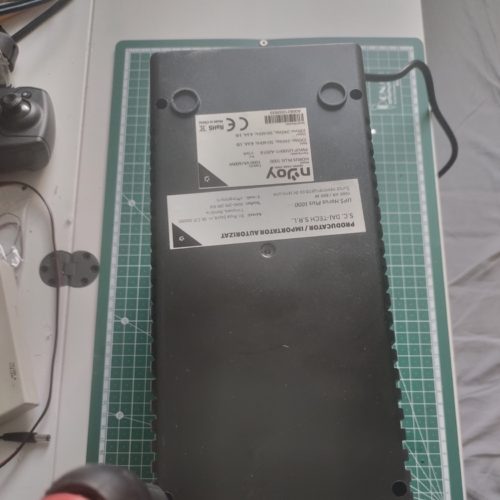

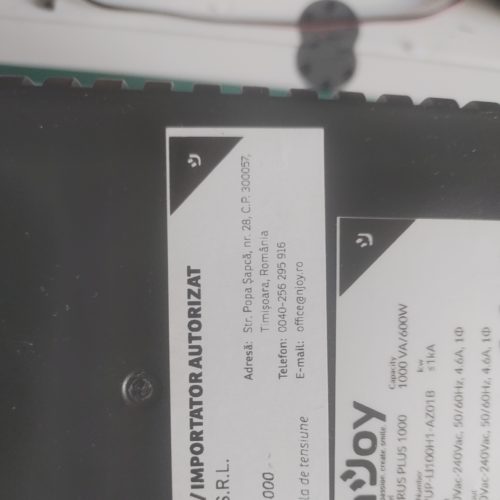

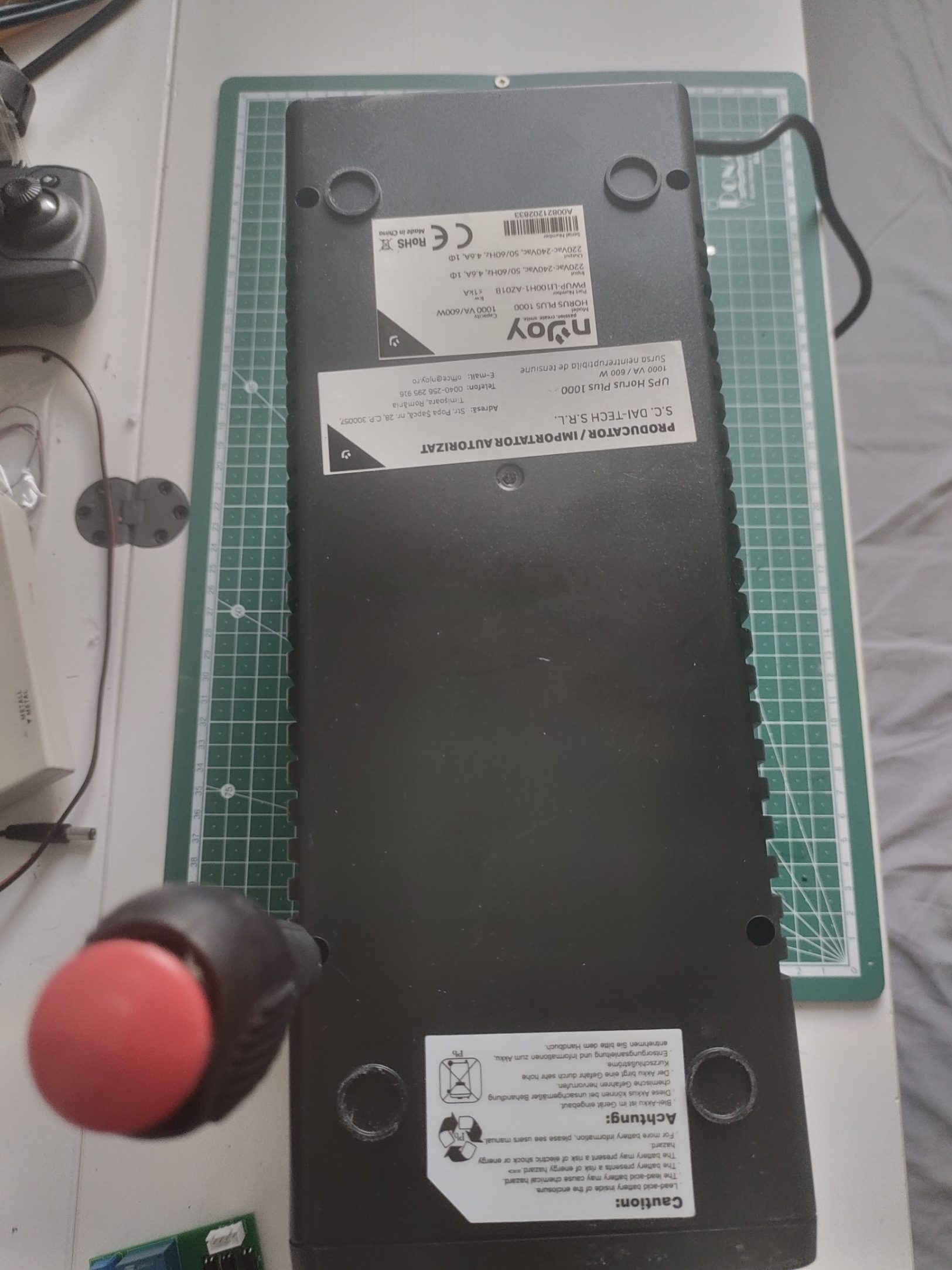

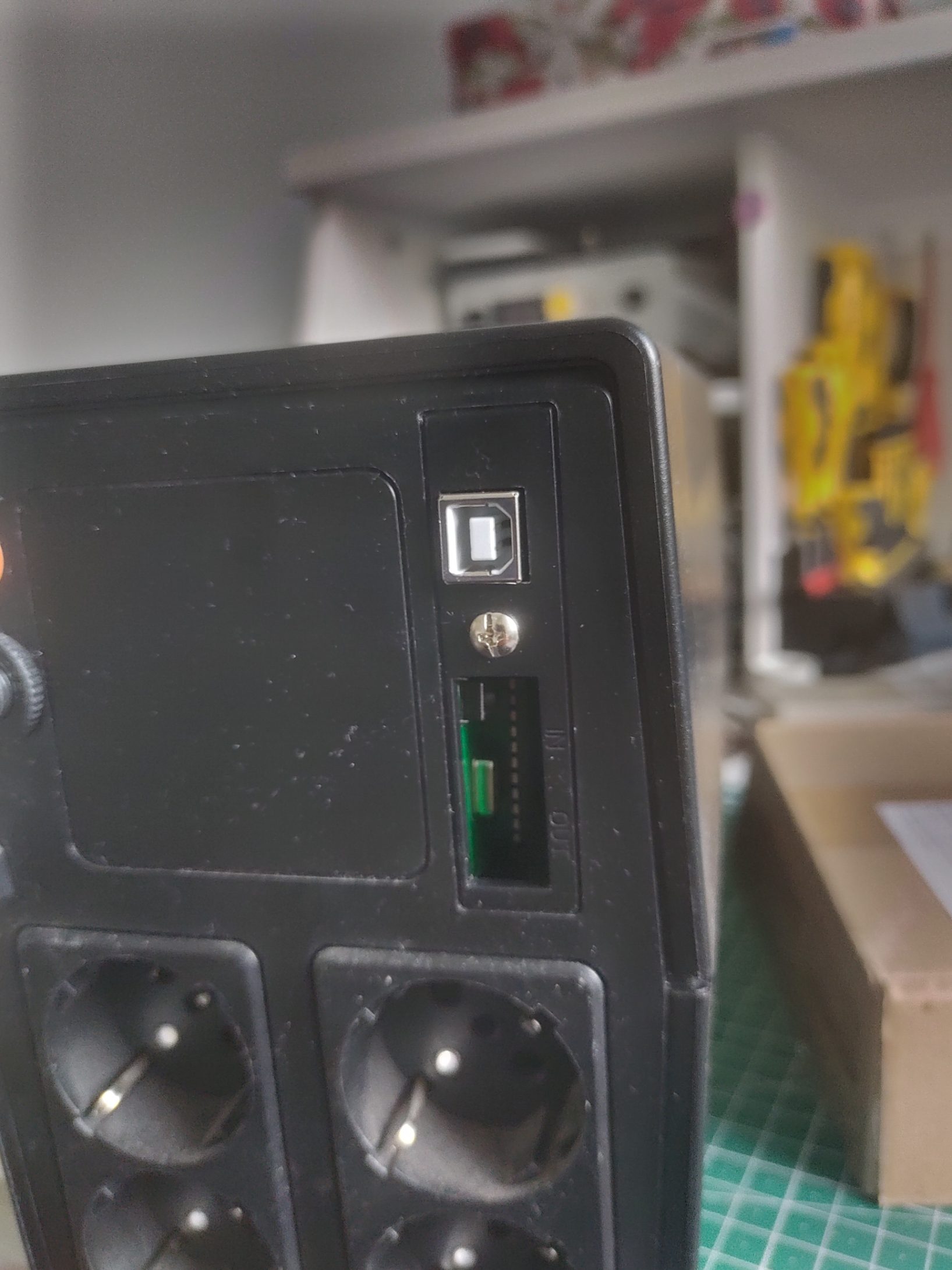

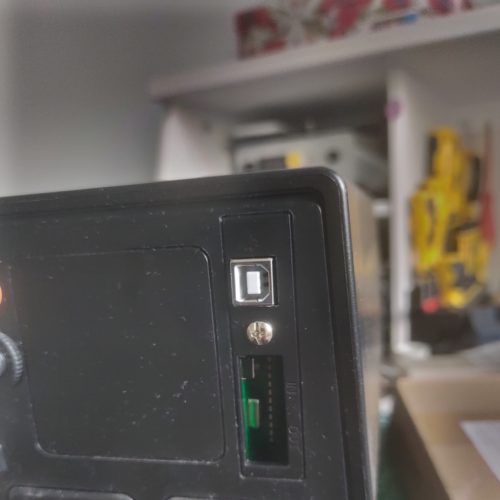

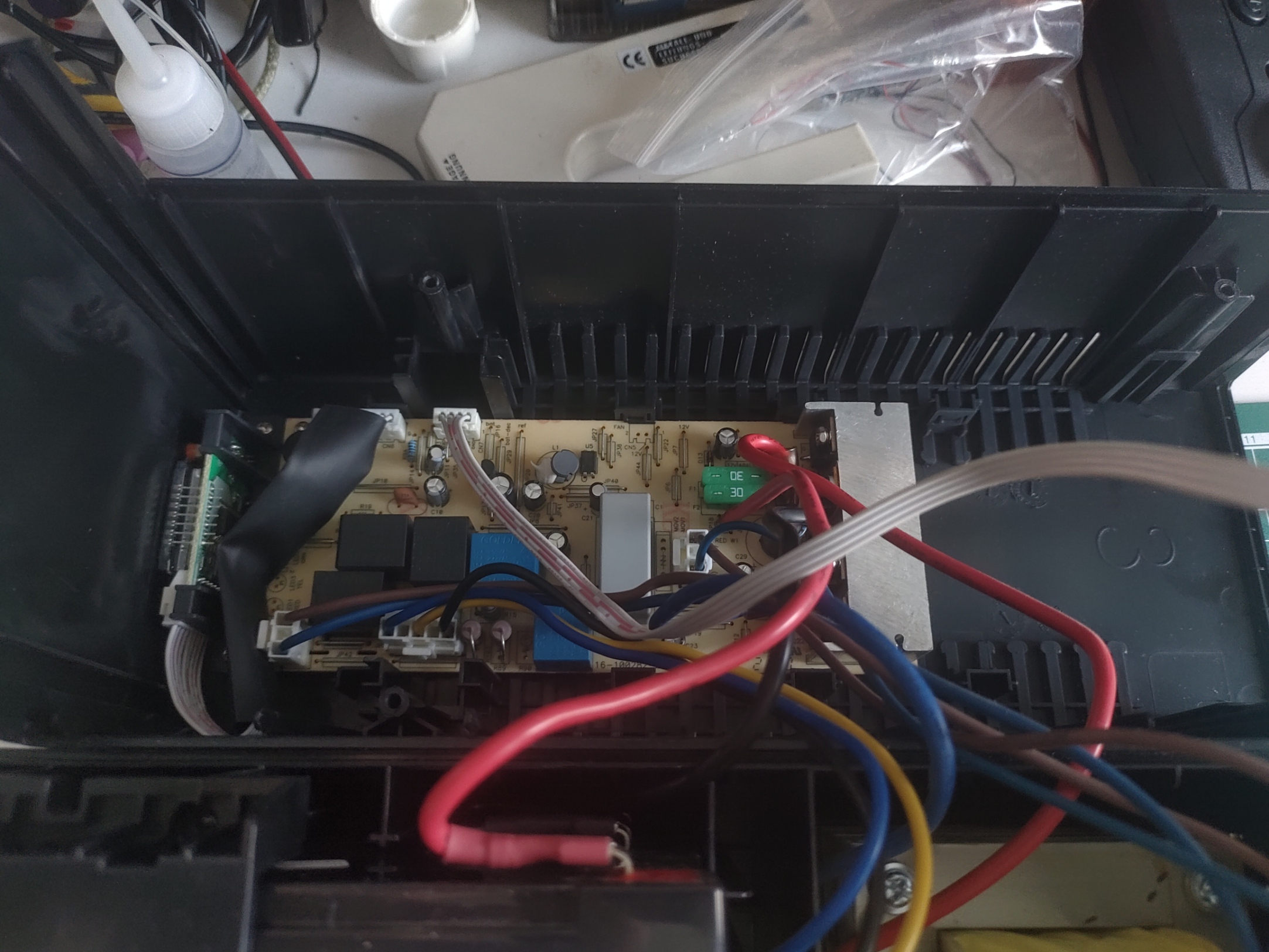

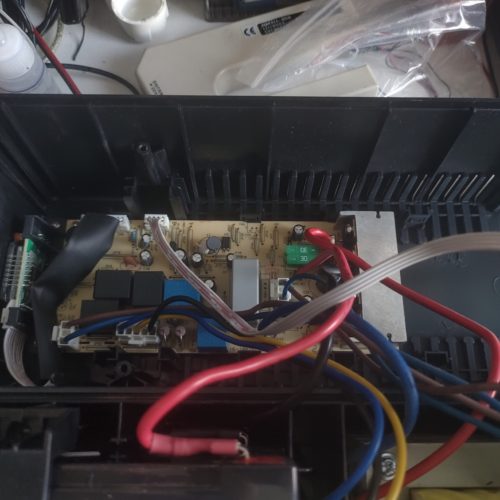

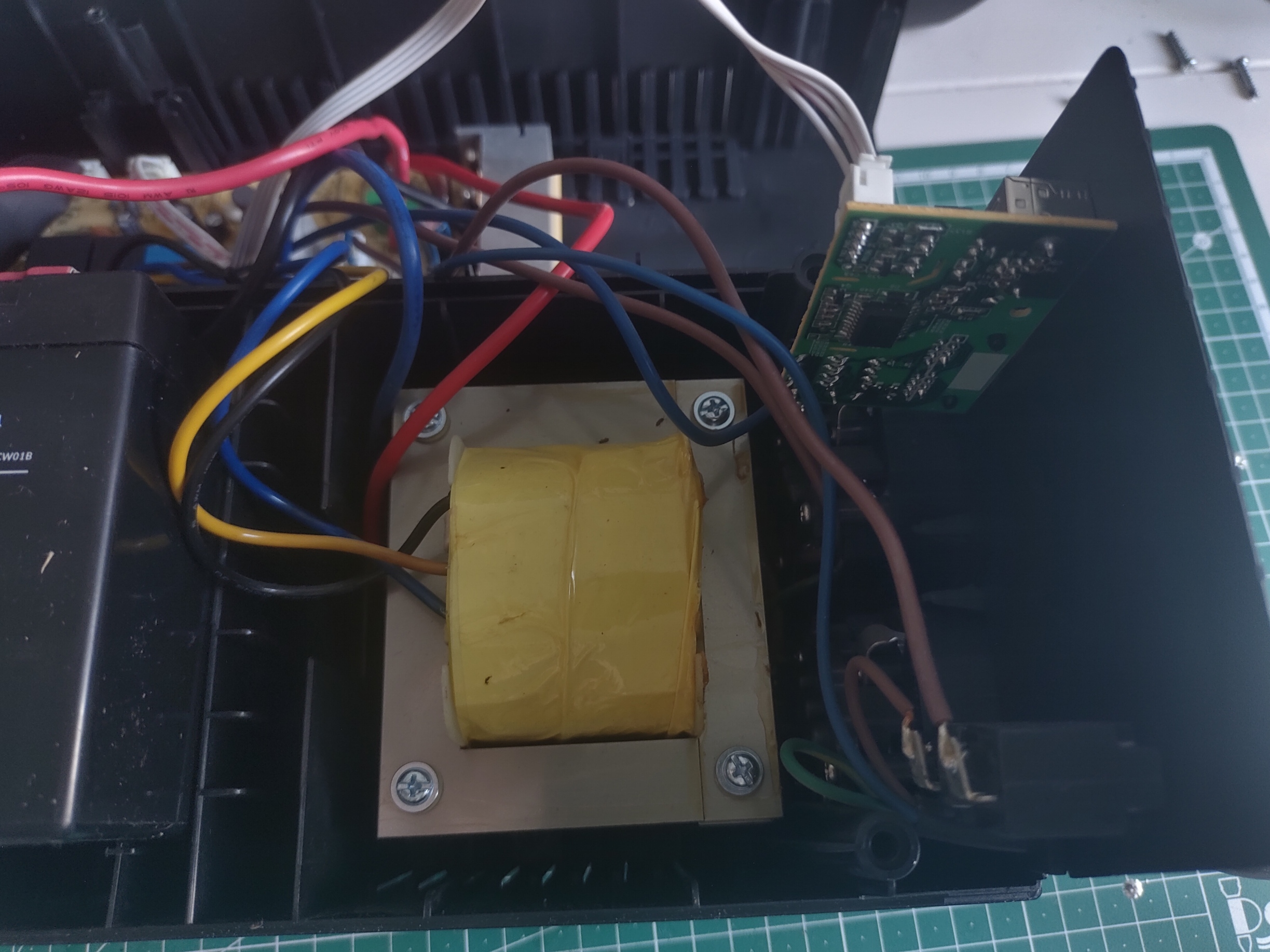

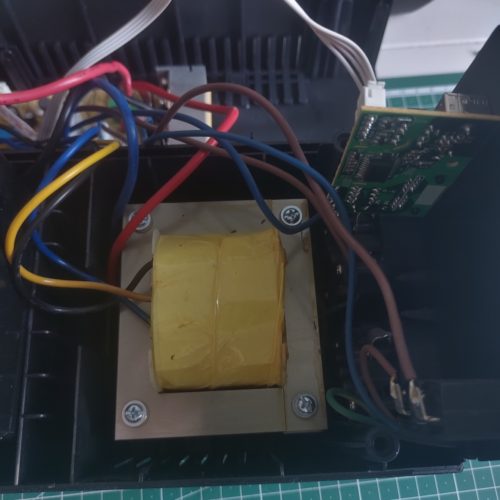

Az NJOY tápegység egy USB HID vezérlőt használ amely egy külön panelon található és soros porton csatlakozik a tápegység főpaneljára.

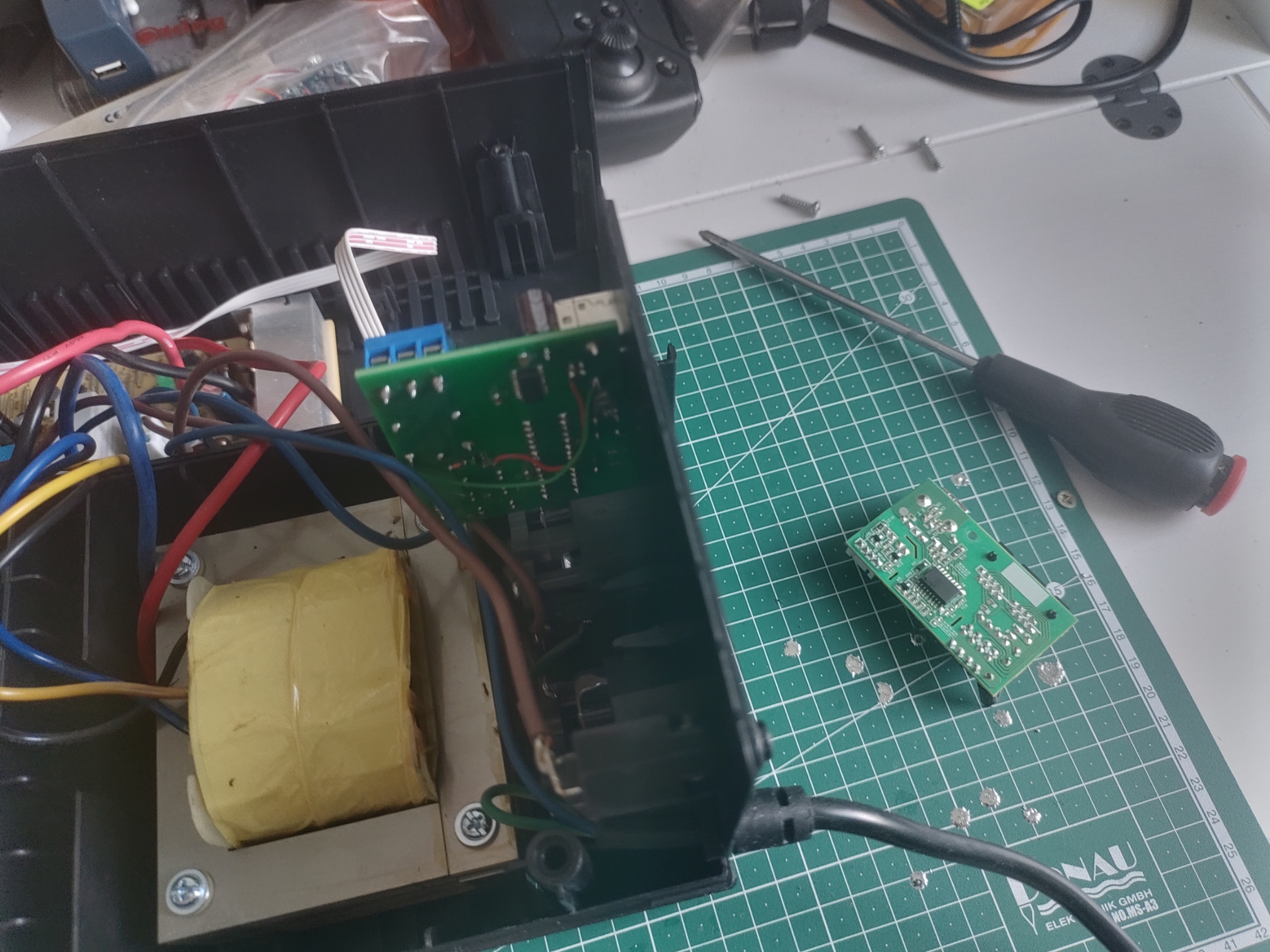

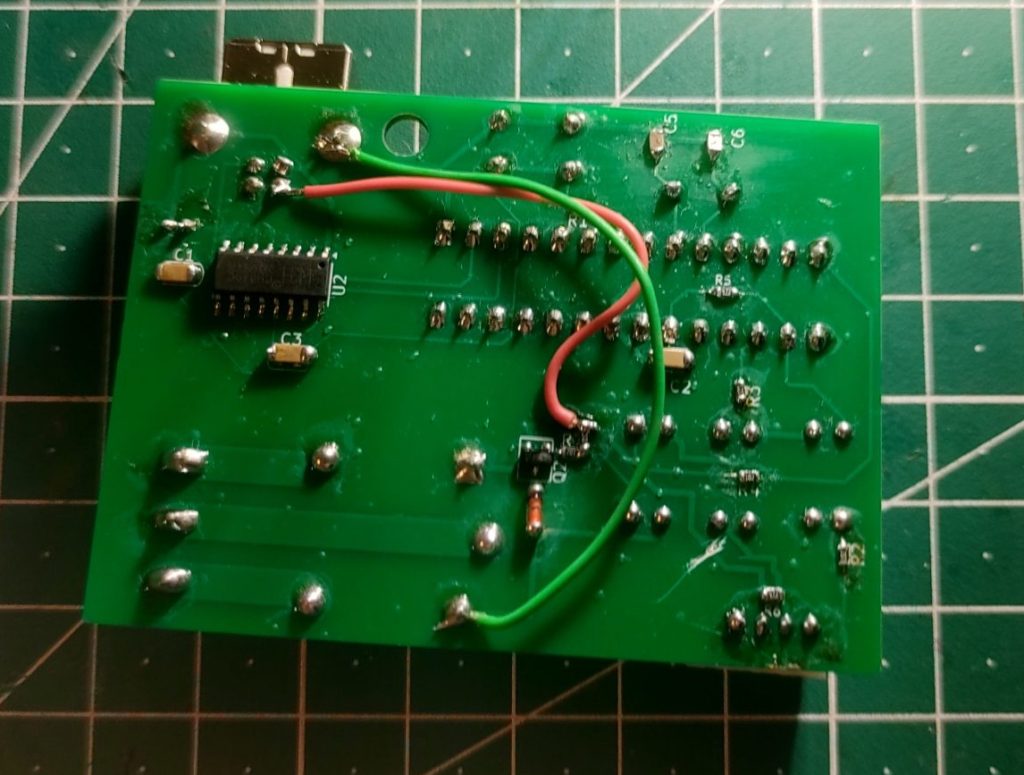

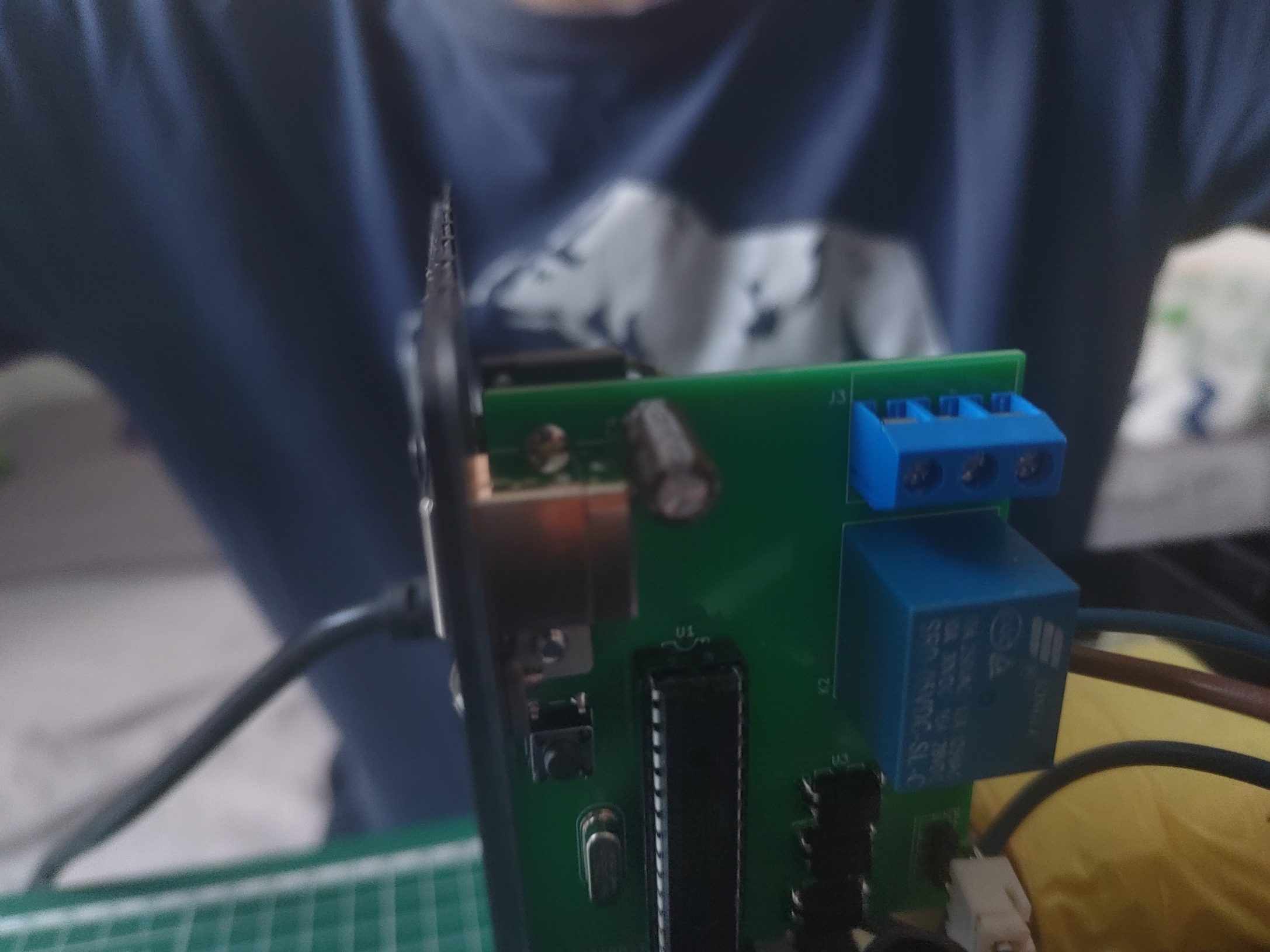

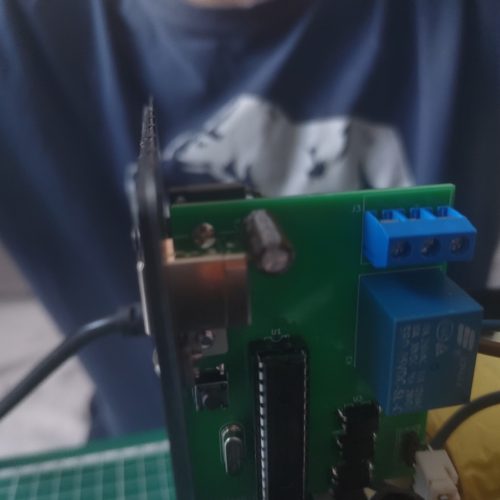

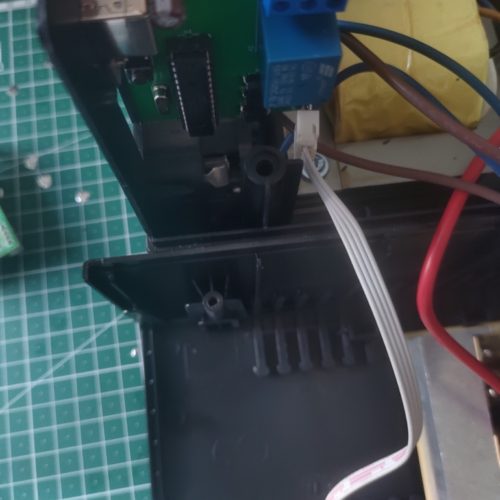

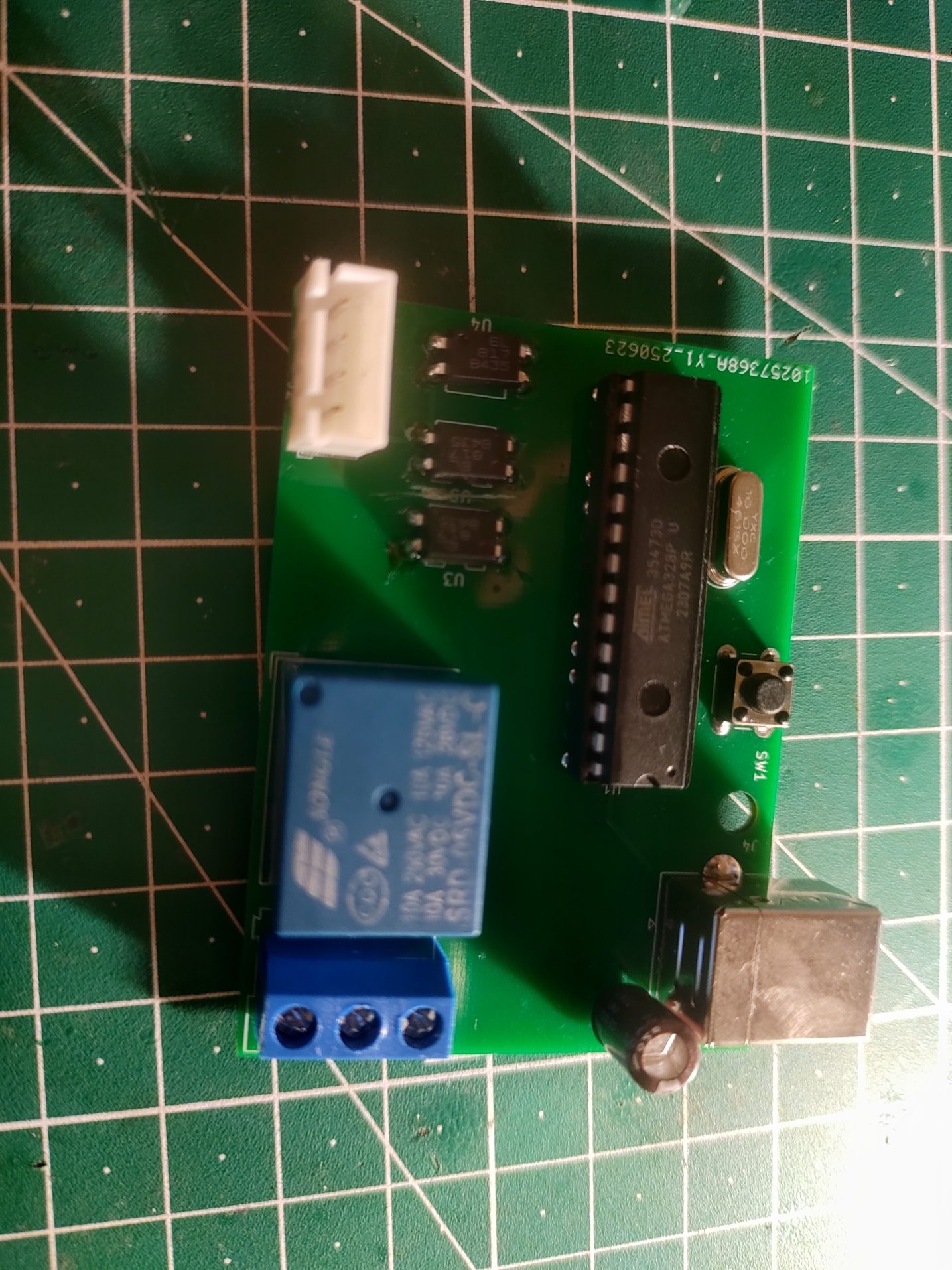

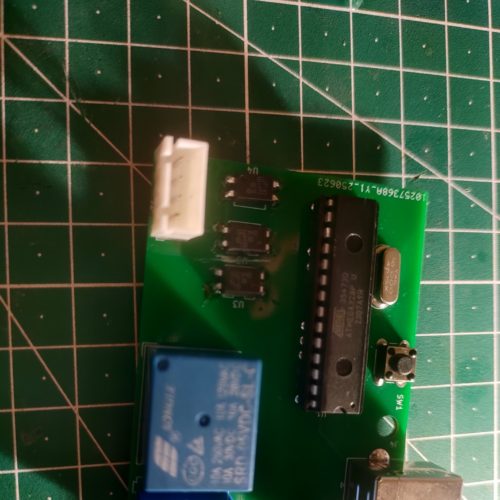

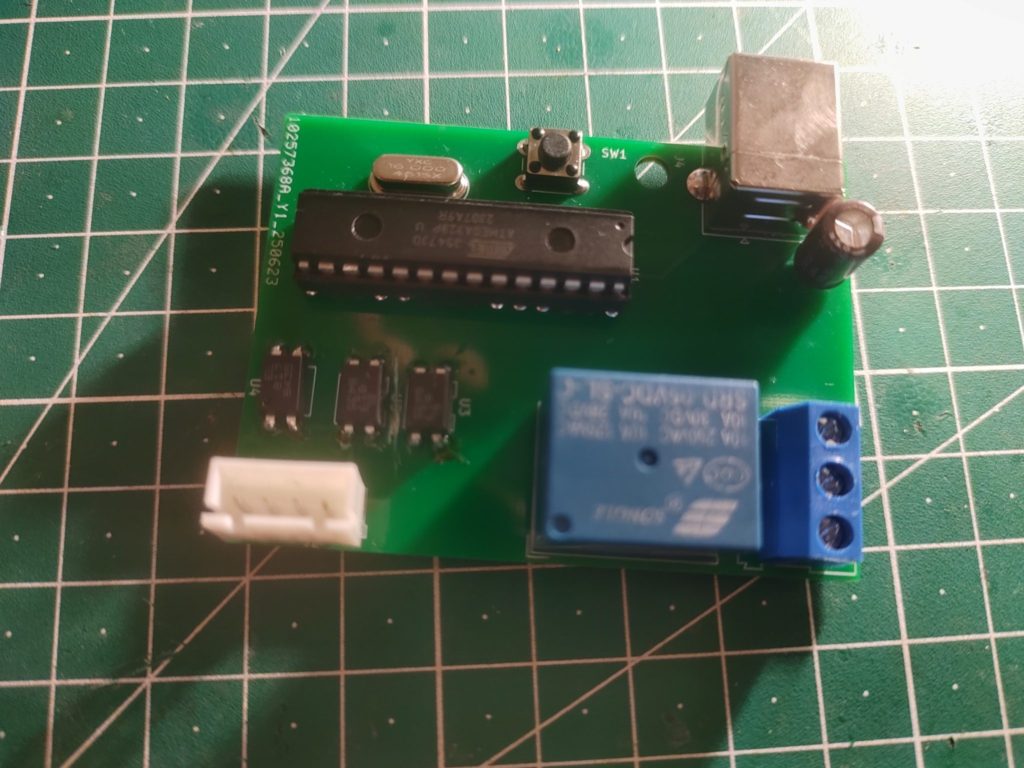

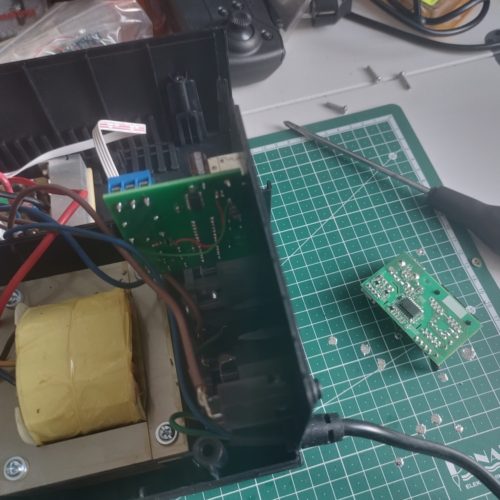

Ezt a panelt egy az egyben kiszedtem a tápból, és készítettem egy méretre, felfogatásra, és csatlakozóra teljesen megegyező Arduino Uno panelt, amelyen helyet foglal egy relé is a vezérlésével, hogy teszteket lehessen végrehajtani a tápegységen. (alapból nem tudja az UPS)

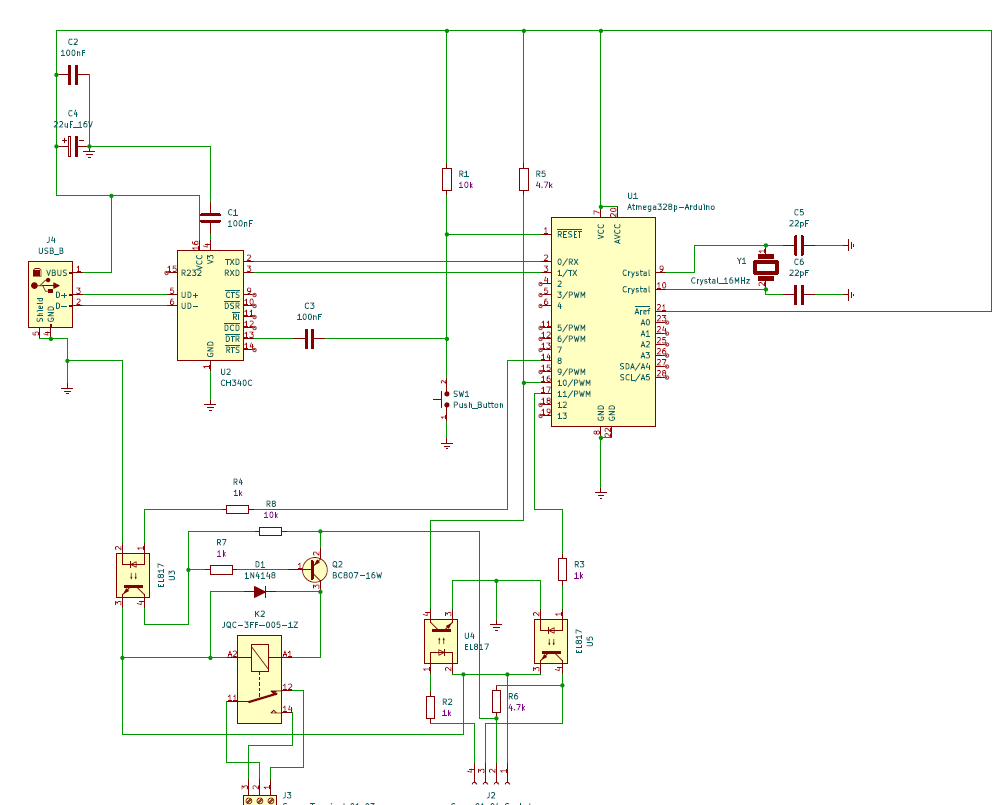

Áramkör:

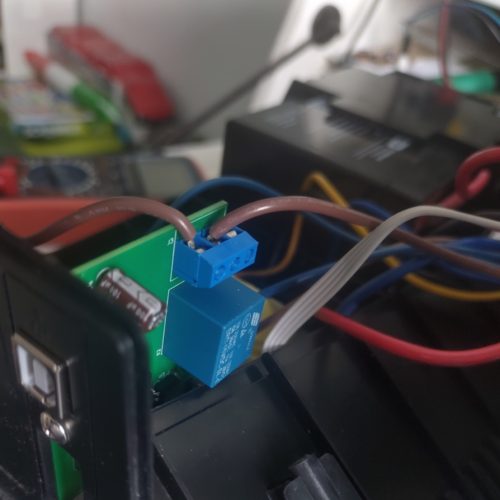

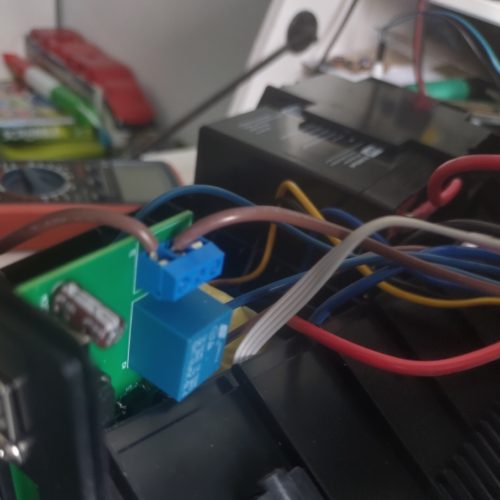

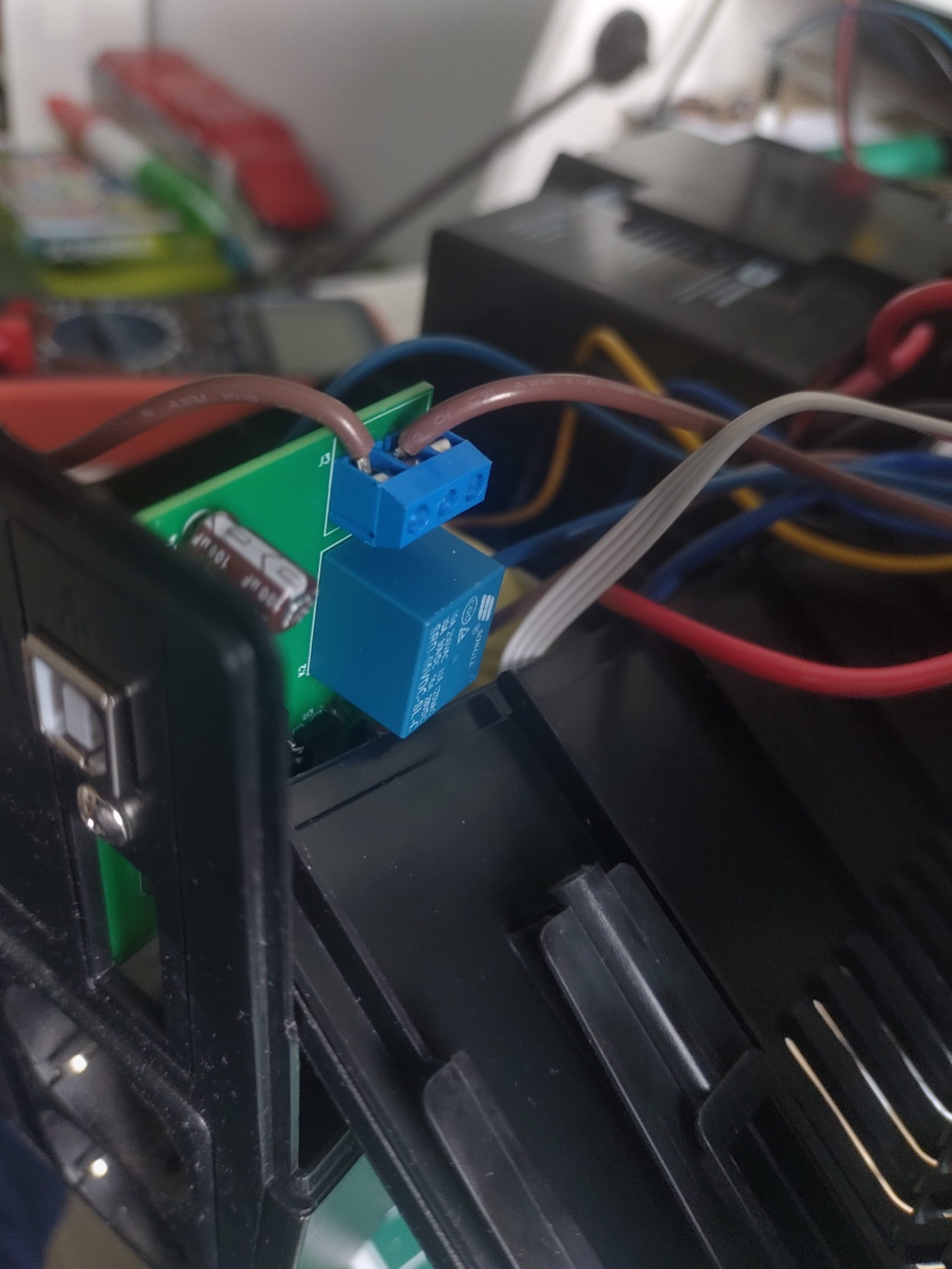

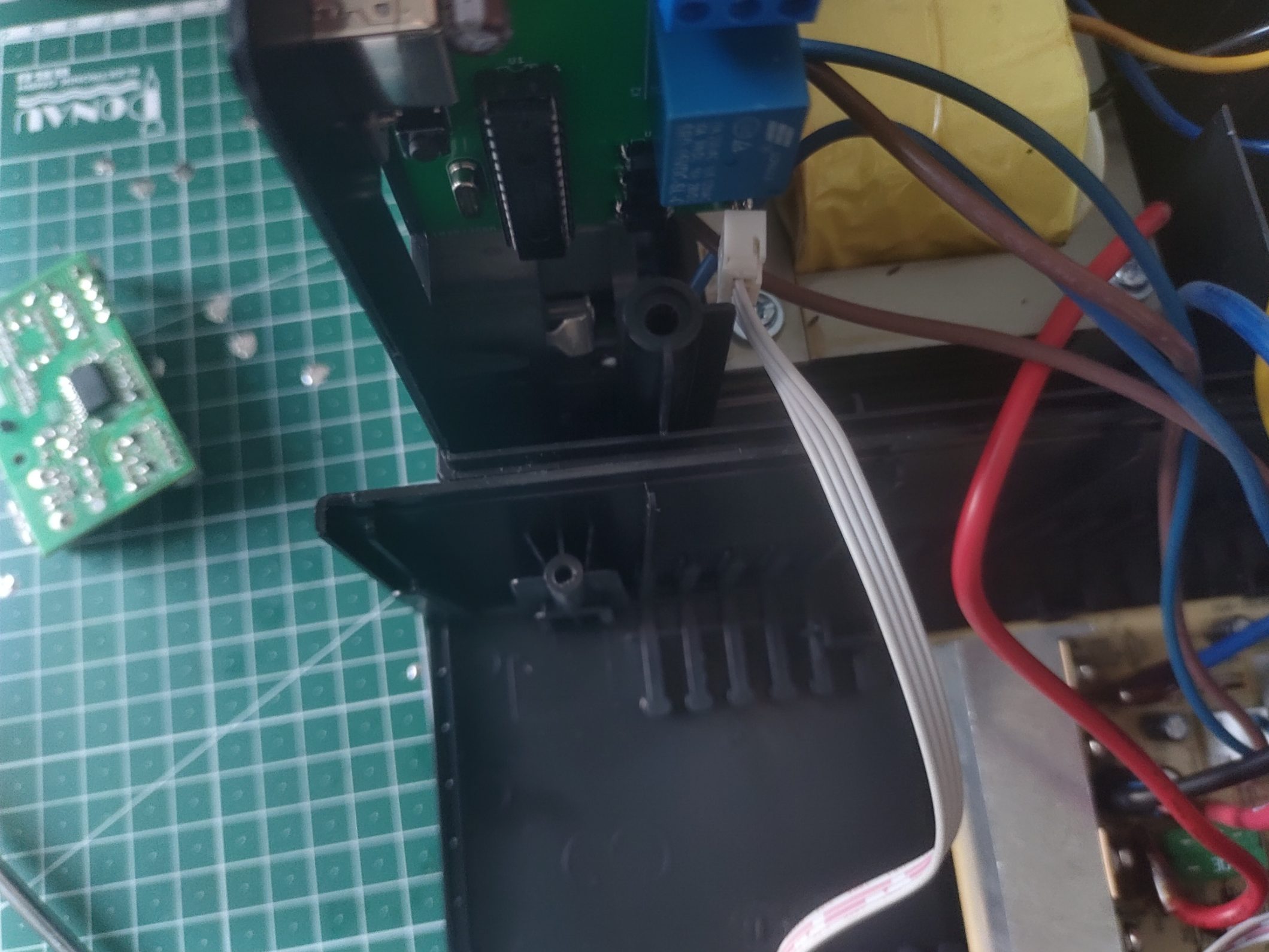

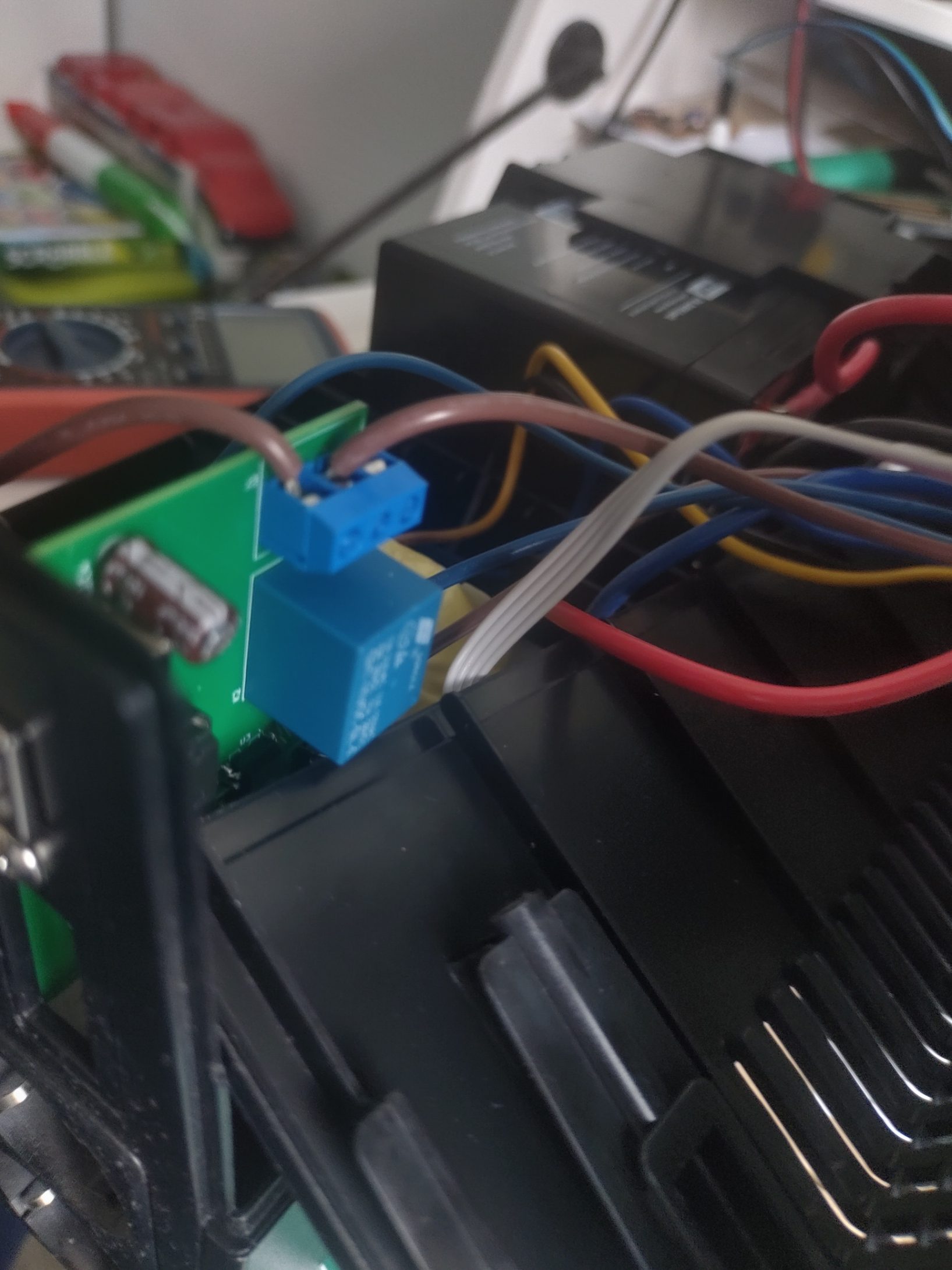

Az áramkörön utólag annyit módosítottam, hogy a relének a tápellátása átkerül az USB-re. Az UPS 5V ja nem bírja a relé bekapcsolása által okozott terhelést.
A nyomtatott áramkör megrendeléséhez gyártásához szükséges fájlok itt letölthetőek:
Program:
Jól becsüljétek meg, eltartott egy darabig az adatok visszafejtése. Tudsz vele APC tápegységet szimulálni némi módosítással.
Az NJOY adatsorát nem sikerült teljesen visszafejteni de a lényeg megvan mint:
Bemeneti feszültség, Kimeneti feszültség, Frekvencia, Akku feszültség, Státusz rendben van, a többit még nem tudtam tesztelni.

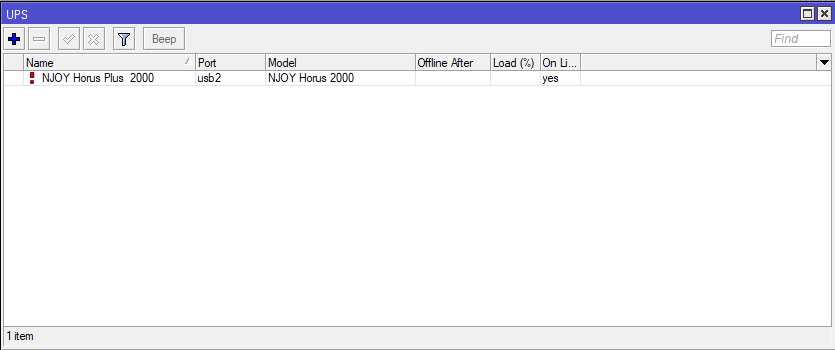

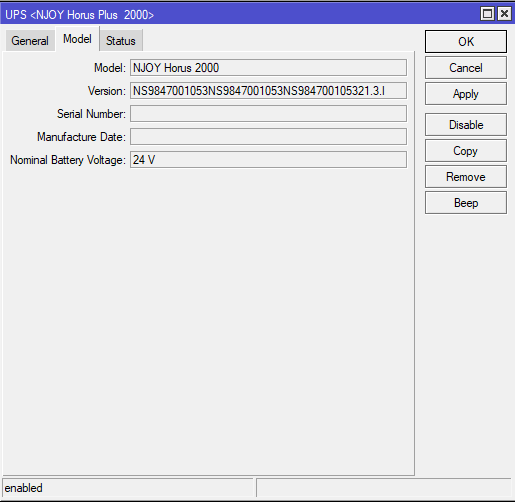

Mikrotik routerrel jól kommunikál:

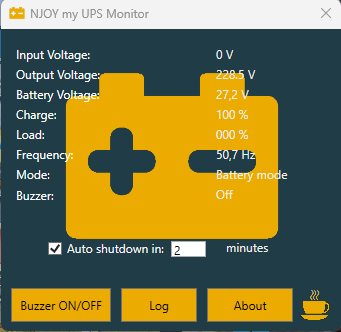

Utazásom mellékterméke egy applikáció ami az eredeti panellal kommunikál HID protokollal, nem tökéletes de ha van érdeklődés továbbfejlesztem. Az UPS eredeti programja nem túl felhasználó barát és nem mindig kell ilyen bonyolultságú.

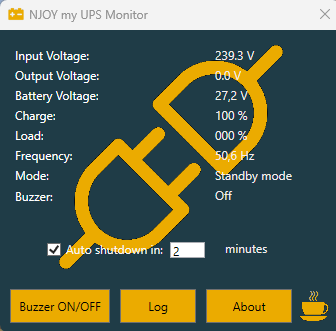

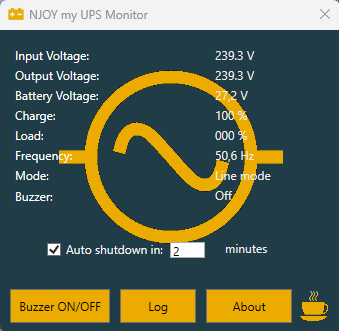

Ez egy „TirdParty” alkalmazás az NJOY HORUS PLUS 2000 UPS vagy a családba tartozó más UPS-ek felügyeletére.
Az UPS-t USB-porton keresztül kell a számítógéphez csatlakoztatni.
Önálló számítógéphez készült.
A szoftver egy adott idő elteltével kikapcsolhatja a számítógépet, ha az UPS akkumulátoros üzemmódban van.
